夾具

MODEL CA - 型式選定

夾力 : 1~25(25tons) 無標示 : 標準式
C:氣缸移動式
B:固定式
V:固定式

*訂購時請指明 T 槽尺寸 (a,b,c,d) 及夾模處模板厚度 (H)

Unit:mm

型式
夾力
*tons
總行程(X)
mm
夾具行程(Y)
mm
預留行程(Z)
mm
油缸總容量
cc
模板厚度允許公差(H)
mm
CA-1 CA-2 CA-4 CA-6 CA-10 CA-16 CA-25
1 2 4 6 10 16 25
6 8 8 8 8 8 8
3 4 4 4 4 4 4
3 4 4 4 4 4 4
3 7 13 21 32 54 76
±1.5 ±2 ±2 ±2 ±2 ±2 ±2

* 使用油壓壓力 : 24.5MPa(250kg/cm²)(3,550psi)

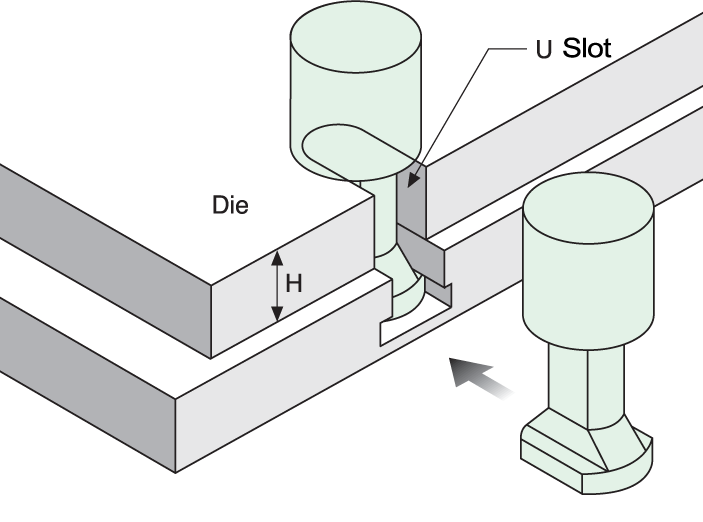

L: Template's length for clamp

Unit:mm

型式
CA-1
CA-2
CA-4
CA-6
CA-10
CA-16
CA-25
ØF E ØG ØJ max. H+d max. L max. a k p
44 48 12 34 60 12 8 13.5 PT1/8
53 52 16 48 80 17 12 12
65 58 23 58 90 20 16 15 PT1/4
82 65 30 64 100 25 18 15
99 71 38 78 110 30 22 15
126 82 45 88 120 38 28 17
150 100 55 98 140 45 36 23

*夾具 A B C 尺寸係配合 T 槽尺寸製作

*夾緊處厚度 (H+d) 處出左述最大値,屬特殊式樣。

MODEL CB - 型式選定

夾力:1~25(25tons) 無標示:標準式
C:汽缸移動式
B:固定式
V:耐高溫式

*訂購時請指明T槽尺寸(a,b,c,d)及夾模處模板厚度(H)

Unit:mm

型式
夾力
*tons
總行程(X)
mm
夾具行程(Y)
mm
預留行程(Z)
mm
油缸總容量
cc
模板厚度允許公差(H)
mm
CB-1 CB-2 CB-4 CB-6 CB-10 CB-16 CB-25
1 2 4 6 10 16 25
6 8 8 8 8 8 8
2.5 3 3 3 3 3 3
3.5 5 5 5 5 5 5
3 7.5 13 21 38 55 98
±1.5 ±2 ±2 ±2 ±2 ±2 ±2

*使用油壓壓力: 24.5MPa(250kg/cm²)(3,550psi)

Unit:mm

型式
CB-1
CB-2
CB-4
CB-6
CB-10
CB-16
CA-25
L K J min.(H) min. E F G min. a min. C P
74.5 60 14.5 25 55 44 20 10 6.5 1/8PT
110 90 20 25 73 68 32 14 10 1/4PT
134 110 24 25 77 79 40 18 12
159 130 29 30 92 96 46 22 14
189 159 30 40 114 117 54 24 16
230 200 30 40 126 129 58 28 20
265 235 30 45 148 156 70 36 23

*夾具 A B C D尺寸係配合T槽尺寸製作。

MODEL CD (自走式夾具) - 型式選定

夾力:
4.6.10 (tons)
S :行程
400~1300
接線盒
R:右側
L:左側
H:
模具模板厚度
P:
上固定座與衝頭距離
V:
近接開關使用電壓
1. AC90~240V(2-Wire)
3: DC10~30V(NPN, 3-Wire)
4: DC10~30(PNP,3-Wire)
電磁閥使用電壓:
0: 無電磁閥
1: AC110V
2: AC220V
3. DC24V
型式 CD-4 CD-6 CD-10
夾力
tons
4 6 10
氣壓壓力
MPa (kg/cm²) (psi)
0.34~0.49 (3.5~5.0) (50~71)
油壓壓力
MPa (kg/cm²) (psi)
24.5 (250) (3550)
移動速度
m/min
2~6
夾具總行程/mm 8 8 8
ØX/mm 65 82 99
Y/mm 73 80 86
Z/mm 23 14.5 6
ØA/mm 28~32
B/mm 32 42 47
外型尺寸

MODEL CE CF (搖擺式夾具) - 型式選定

E: 上模使用 (45°)
F: 下模使用 (90°)
夾力:
4.6.10 (tons)
H:
模板厚度允許公差 (H)/mm(允許公差: H±0.5)
V:
近接開關使用電壓
1. AC90~240V(2-Wire, 2meter)
3: DC10~30V(NPN, 3-Wire, 2meter)
4: DC10~30(PNP,3-Wire, 2meter)
P:
台盤厚度
型式 C▢-04 C▢-06 C▢-10
夾力 /tons 4 6 10
油壓壓力
MPa (kg/cm²) (psi)
24.5 (250) (3550)
氣壓壓力
MPa (kg/cm²) (psi)
0.34~0.49 (3.5~5.0) (50~71)
油缸總行程/mm 8 10 12
夾具行程/mm 5 7 9
預留行程/mm 3
型式
C▢-04
C▢-06
C▢-010
ØA B ØC D ØE F G ØI J K L M N O P(min) Q ØR ØS ØT
102 84 50 25 22 25 30 28 83 66 39 83 10.5 25 85 38 120 7 12
125 94 60 25 28 30 35 34 93 70 49 93 10.5 30 85 43 145 7 12
145 111 75 30 34 37.5 43 40 130 80 59 120 10.5 35 100 50 165 9 16
外型尺寸
嚴禁螺絲、華司、鐵屑、廢料等異物侵入夾具的內部。否則夾具將無法順暢動作,甚至會導致夾具的損壞。

MODEL CAR (旋轉夾具) - 型式選定

夾力:
4~16 (tons)
H:
模具模板厚度
P:
台盤厚度
入口方向: L or R
型式
CAR-04
CAR-06
CAR-10
CAR-16
A±1 B
(Min)
C
(Min)
D E F G ØJ ØM ØN Q O R T U V W ØX ØY P
(Min)
35 70 20 112 70 M8x16D M10x20D 59 25 148 84 35 17 240 16 68 104 12 20 80
40 75 25 112 70 M8x16D M10x20D 64 32 148 84 35 22 250 16 68 109 12 20 80
50 95 30 116 70 M8x16D M10x20D 84 40 158 85 70 27 260 16 69 110 12 20 90
60 110 35 118 72 M10x20D M12x24D 99 50 168 85 80 32 270 16 69 119 14 23 100

*使用油壓壓力: 18.2MPa(185kg/cm²)(2,625psi)
*使用氣壓壓力: 0.34~0.49MPa(3.5~5.0kg/cm²)(50~71psi)
*CAR-25 為客製化產品

外型尺寸
  • 系列產品: 舉上油缸, 直拉夾具, 舉上直拉油缸
