Especificación | Base de Selección

TASA DE FLUJO DE LIBERACIÓN

Ratio de
presión de sobrecarga
Relación 40
Relación 50
Relación 70
Relación 90
Consulte la página
Menos de 200 toneladas 200-600 toneladas Más de 600 toneladas
Tipo pequeño Tipo estándar Tipo de caudal grande Tipo estándar
V▢06 V▢08 V▢10 V▢12 VA20
- - - - 96000
15500 15500 - 39000 84000
13000 13000 18000 31000 70000
11500 11500 14500 27000 60000
型式選定

TIPO DE CAMBIO DE LIMITE

2: NO tipo
6: Tipo NC
Durante la producción Cuando ocurre una sobrecarga Después de una sobrecarga
APAGADO EN EN
EN APAGADO APAGADO

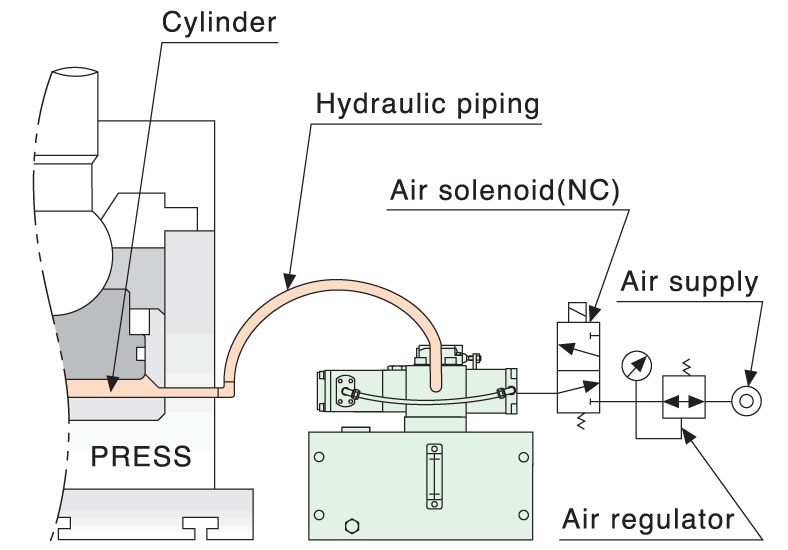

MODELO DE INSTALACION

型式選定
型式選定

SISTEMA DE CONTROL DE CIRCUITOS

VA type
型式選定
VS type
型式選定

ESPECIFICACIÓN Y PARÁMETRO DE PRENSA

F: Capacidad nominal de prensa (toneladas)
S: Longitud de carrera (mm)
N: Carrera por minuto (SPM)
H: Punto de tonelaje nominal (mm)
D: Diámetro del cilindro (cm)
n: Número de cilindro (pc)
h: Revolución del Cilindro (cm)
型式選定

FÓRMULAS DE CÁLCULO PARA SELECCIÓN DE MODELOS

A = (πD²/4) x n (cm²) Área del cilindro
P = F x 110% x 1000/A (kgf/cm²) Ajuste de presión hidráulica de sobrecarga (modelo VS)
Pa = P/m (kgf/cm²) Ajuste de presión de aire de sobrecarga (modelo VA)
V = N√SH-H² /87.5 (cm/sec) Velocidad de caída del deslizamiento
Q = A x V (cm³/sec) Tasa de flujo de liberación
L 4 x A x h(cm³) Volumen del tanque de aceite
  • m: Relación de presión hidráulica de sobrecarga
  • El caudal de liberación (Q) del protector de sobrecarga, que elija, debe ser mayor que el volumen del cilindro.
    Si liberar el caudal no es suficiente, utilice dos juegos de protectores de sobrecarga .

EJEMPLO (MODEL : VA (VS)08-7☐ ☐)

F = 160 toneladas A = (π26²/4) x 1 = 531 (cm²)
S = 200 mm P = 160 x 110% x 1000/531≒332(kgf/cm²)........Modelo VS
N = 40 SPM Pa = 332/70≒ 4.75 (kgf/cm²).......Modelo VA
H = 6 mm V = 40√200x6-6² /87.5= 15.6 (cm/seg)
D = 26 cm Q = 531 x 15.6= 8284 (cm³/seg)
n = 1 pc L 4 x 531 x 1 ≧ 2120(cm³)
h = 1 cm

NOTA

1.La presión hidráulica (P) y la presión de aire (Pa) del protector de sobrecarga, deben elegirse lo más alto posible.
(Ejemplo: P=335 kgf/cm² o Pa=4.8 kgf/cm²)

2. Tamaño de la tubería hidráulica:
VA (VS)08-☐ ☐ ☐ - ☐ ☐ ☐ VA (VS)12-☐ ☐ ☐ - ☐ ☐ ☐
Tamaño (I.D/O.D) Presión de trabajo (máx.) Tamaño (I.D/O.D) Presión de trabajo (máx.)
12/18 mm 400 kgf/cm² 14/22 mm 400 kgf/cm²
13/18 mm 320 kgf/cm² 16/12 mm 300 kgf/cm²
14/18 mm 250 kgf/cm² 18/22 mm 200 kgf/cm²
3. El diámetro interior de la tubería de aire debe ser superior a 6 mm
