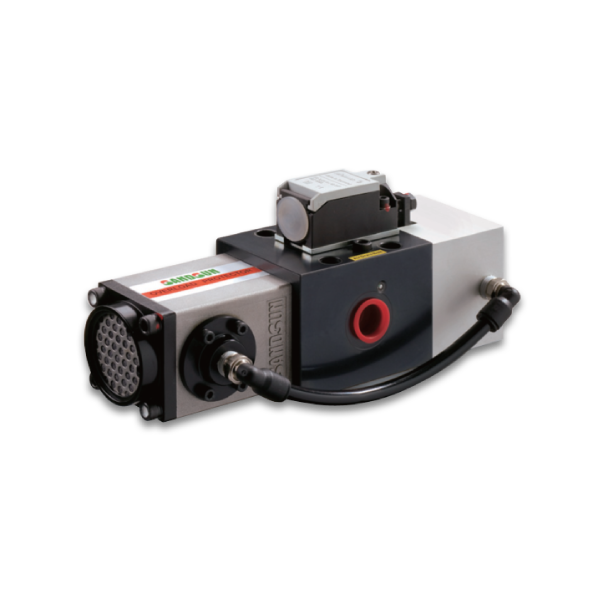

VA20

①	Relación de presión de sobrecarga
②	Tipo de interruptor de límite
③	Cantidad de modelo de brida para el cierre del puerto del cilindro: PT: B:
④	Cantidad de válvula de sobrecarga
⑤	Modelo de bomba
⑥	Relación de la presión de descarga de la bomba
⑦	Cantidad de bomba
⑧	Volumen del tanque de aceite (litros)

Relación 4: x 40
Relación 5: x 50
Relación 7: x 70
Relación 9: x 90

2: NO tipo
6: Tipo NC

Unidad: pcs

1: 1 Pcs
2: 2 Pcs

PB: Flujo Pequeño (tanque de aceite 20L 30L)
PC: Flujo Grande (tanque de aceite de 45L 60L)

PB12: 22 Ratio
PB10: 34 Ratio
PC18: 24 Ratio
PC16: 34 Ratio

1: 1 Pcs
2: 2 Pcs

1: 20L
3: 30L
5: 45L
7: 60L

Caudal de descarga (cm³/sec)	Área del agujero (cm²)	Método de ajuste de presión	Rango de ajuste de presión (kgf/cm²)	Suministro de aire (kgf/cm²)
96000	5.4	Relación de presión de aire x 40	120-200	3-5
84000	4.3	Relación de presión de aire x 50	150-250
70000	3.1	Relación de presión de aire x 70	210-350
60000	2.4	Relación de presión de aire x 90	270-450

La bomba hidráulica accionada por aire y el tanque de aceite deben comprarse por separado.
Modelo de Brida, consulte la columna ③ en

Volumen del tanque de aceite
20L
30L

A	B	C	D
430	380	350	200
460	410	380	250

Volumen del tanque de aceite	D
45L	230
60L	300

También personalizamos el tanque de aceite grande, si es necesario, contáctenos directamente.
